YGC/YGD拉桿液壓缸
YGC/YGD拉桿液壓缸
YGC/YGD拉桿液壓缸
YGC/YGD拉桿液壓缸
YGC/YGD拉桿液壓缸
YGC/YGD拉桿液壓缸

YGC/YGD拉桿液壓缸

瀏覽次數:118次

產品簡介

YGC/YGD拉桿液壓缸符合ISO標準,只接單生產,無半成品庫存,交期較長。




YGC拉桿液壓缸型號命名方式:


性能參數:

1,工作壓力:7Mpa,16Mpa,21Mpa,最高使用壓力21Mpa

2,缸內徑規格:40mm至200mm

3,活塞桿直徑:12mm至140mm

4,工作溫度范圍:-20-100攝氏度

5,最高運行速度:0.5m/s


YGC拉桿液壓缸技術說明:

1,使用壓力在5Mpa以下,推薦使用我廠的廠標低壓拉桿液壓缸,加工工期短,性價比高:
2,最低壓力:為了保證液壓缸的功能,根據具體應用,要求一定的最低壓力。在無負載時,對單桿液壓缸的推薦最低壓力為1MPA。
3,液壓缸安裝:只允許在無壓力的情況下,進行液壓缸的安裝,以及將活塞桿端擰入機器零件。
4,底漆:無特殊說明,液壓缸均使用灰色底漆。
5,受行程長度、缸內徑和額定工作壓力的限制,YGD系列拉桿液壓缸通常適用于行程≤1.5m,缸內徑≤250mm,額定壓力PN≤21MPa。
缸徑過大或額定壓力過高,或行程過長,推薦使用焊接結構;
    1)當行程既拉桿長度過長時,安裝時容易偏歪,致使缸筒端部泄漏。
    2)缸筒內徑過大或額定壓力過高時,由于徑向尺寸布置的拆裝問題,拉桿直徑尺寸受到限制,致使拉桿的拉應力可能超過屈服極限

YGC拉桿液壓缸安裝方式選擇說明:
1,拉桿伸出安裝(TB,TC,TD)的缸適用于傳遞直線力的應用場合,并在空間有限時特別有用。對于壓縮用途,缸蓋端拉桿安裝最合適;活塞桿受拉伸的場合,應指定缸頭端安裝方式。拉桿伸出兩端的缸可以從任何一端固定于機器構件,而缸的自由端可以支承一個托架或開關。

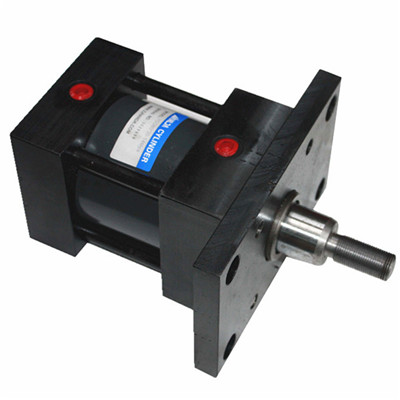

2,法蘭安裝(JJ,HH)的缸也適用于傳遞直線力的應用場合。對于壓縮型用途,缸蓋安裝方式最合適;主要負載使活塞桿受拉伸的場合,應指定缸頭安裝。

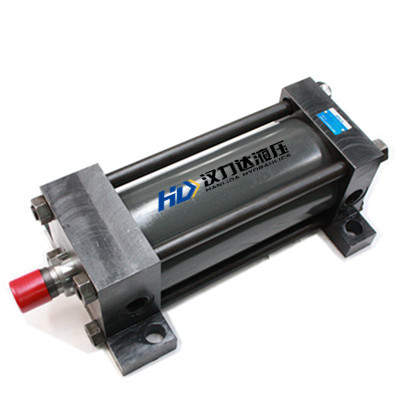

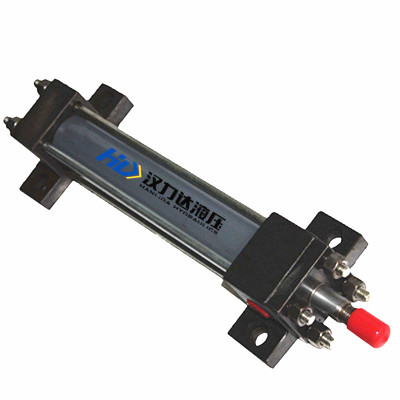

3,腳架安裝(C)的缸不吸收在其中心線上的力。結果,缸所施加的力產生一個傾翻力矩,試圖使缸繞著它的安裝螺栓翻轉。因而,重要的是應把缸牢固地固定于安裝面并應有效地引導負載,以免側向載荷施加于活塞桿密封裝置和活塞導向環。

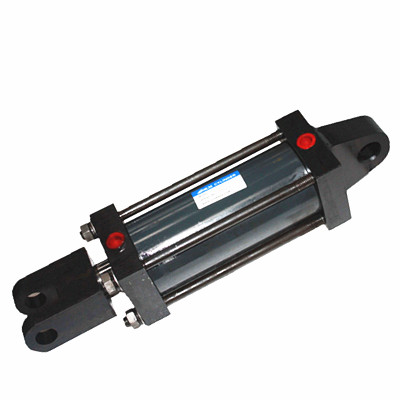

4,鉸支安裝(B,BB,SBd)吸收在其中心線上的力的帶鉸支安裝的缸應該用于機器構件將沿曲線運動的場合。如果活塞桿進行的曲線路徑在單一平面之內,則可使用方式BB和B帶固定雙耳環的缸;對于其中活塞桿將沿實際運動平面的每側的路徑行進的用途,推薦球面軸承安裝SBd。

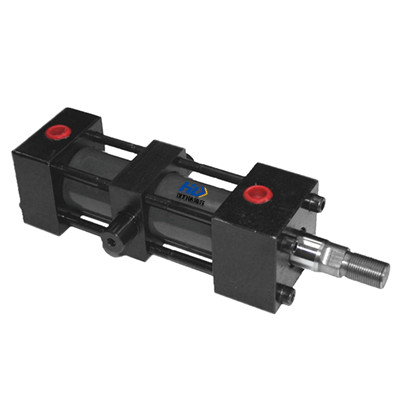

5,耳軸安裝(D,DB,DD)的缸被設計成吸收在其中心線上的力。它們適用于拉伸(拉力)或壓縮(推力)用途,并可用于機器構件將沿單一平面內的曲線路徑運動的場合。耳軸銷僅針對剪切荷設計并應承受最小的彎曲應力。

YGC拉桿液壓缸特性資料:
YGC拉桿液壓缸特性資料
